Lieferumfang
![]() |
---|
UDM |
![]() |
---|
AC-Netzkabel |
Systemanforderungen
Eine der folgenden Optionen ist erforderlich:
- iOS- oder Android™-Mobilgerät mit installierter UniFi Network-App
- Webbrowser: Google Chrome (Andere Browser haben möglicherweise eingeschränkte Funktionalität)
ACHTUNG: Wir empfehlen dringend, eine USV sowie ein stabilisiertes Netzgerät zu verwenden, um Geräteschäden aufgrund von Stabilitätsproblemen im lokalen AC-Netz zu vermeiden. |
Übersicht über die Hardware
![]() System-LED |
|
---|---|
Weiß |
Gerät ist bereit zur Konfiguration |
Weiß blinkend |
Gerät startet Gerät wird initialisiert/deinitialisiert |
Herzschlag-Weiß |
Firmware-Aktualisierung läuft |
Blau |
Gerät ist konfiguriert und bereit |
Langsam blau blinkend |
Client über Bluetooth (BLE) mit Gerät verbunden |
Aus/Weiß/blau blinkend |
Gerät befindet sich im Wiederherstellungsmodus. Die LED durchläuft in Intervallen von einer Sekunde ein Muster und wechselt dabei zwischen aus, weiß und blau. |
![]() LAN (Ports 1-4) |
|
RJ45-Switch-Ports unterstützen 10/100/1000 Ethernet-Verbindungen für das LAN (Local Area Network). Standardmäßig sind sie auf DHCP-Server mit der Fallback-IP-Adresse 192.168.1.1/24 eingestellt. |
|
![]() Internet-Port |
|
Der RJ45-Port unterstützt eine 10/100/1000-Ethernet-Verbindung. Standardmäßig auf DHCP-Client eingestellt. |
|
![]() Stromanschluss |
|
Schließen Sie das mitgelieferte AC-Netzkabel an. |
|
![]() Reset-Taste |
|
Stellt die Werkseinstellungen wieder her. Das Gerät muss nach Abschluss des Startvorgangs ausgeführt werden. Drücken Sie die Taste Reset (Zurücksetzen) und halten Sie sie etwa 10 Sekunden lang gedrückt, bis die System-LED konstant hellblau leuchtet. Nach einigen Sekunden erlischt die LED und das Gerät wird automatisch neu gestartet. |
Voraussetzungen für die Installation
Verwenden Sie UTP-Kabel der Kategorie 5 (oder höher), die für den Einsatz im Innenbereich zugelassen sind

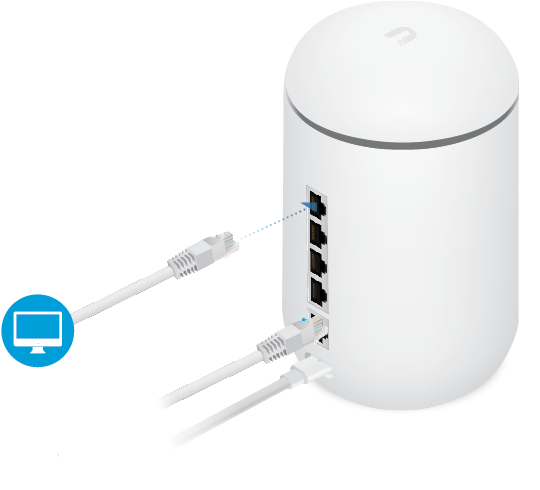

Installation der Hardware
|
Hinweis: Sie können Bluetooth auf Ihrem Smartphone verwenden, um das Gerät einzurichten. |
---|
Konfiguration
Sie haben folgende Möglichkeiten:
- Aktivieren Sie Bluetooth auf Ihrem Mobilgerät und verwenden Sie die UniFi Network-App.
- Aktivieren Sie WLAN auf Ihrem Mobilgerät und stellen Sie eine Verbindung mit UDM Setup (Einrichtung UDM) <XXXX> her. (XXXX sind die letzten vier Zeichen der MAC-Adresse des Geräts, die auf dem Etikett an der Unterseite des Geräts zu finden sind). Gehen Sie zu „Anweisungen für Chrome“.
- Verwenden Sie einen Computer, der an ein Gerät an einem beliebigen LAN-Port (1-4) angeschlossen ist. Gehen Sie zu „Anweisungen für Chrome“.
UniFi Network-App
Anweisungen für Chrome
Verwenden Sie den Webbrowser Chrome zum Einrichten Ihres Gerätes.
- Stellen Sie sicher, dass sich Ihr Hostsystem auf demselben Layer 2-Netzwerk wie der UDM befindet.
- Öffnen Sie einen Webbrowser und gehen Sie zu https://setup.ui.com
- Befolgen Sie die Anweisungen des Setup-Assistenten auf dem Bildschirm.
Mit der UniFi Controller-Managementoberfläche können Sie Ihr Netzwerk verwalten und Netzwerkstatistiken anzeigen. Informationen zur Verwendung der UniFi Network-Controller-Software finden Sie im Benutzerhandbuch auf unserer Website unter: ui.com/download/unifi
Technische Daten
UDM |
|
Abmessungen |
ø110 x 184,2 mm (ø4,33 x 7,25") |
---|---|
Gewicht |
1,05 kg (2,32 lb) |
Netzwerkschnittstellen |
(4) 10/100/1000 RJ45-Ports |
Maximale Leistungsaufnahme |
26W |
Leistungsverfahren |
AC-Netzkabel |
Stromversorgung |
Internes AC/DC-Netzteil, |
Unterstützter Spannungsbereich |
100-240 V AC |
LED |
Systemstatus |
Betriebsfrequenz |
2,4 GHz 5 GHz |
Max. TX-Leistung |
|
2,4 GHz | 23 dBm |
5 GHz | 30 dBm |
Antenne |
(1) Dual-Band, Quad-Polarity-Antenne |
Antennenverstärkung |
|
2,4 GHz | 3 dBi |
5 GHz | 4,5 dBi |
WLAN-Standards |
802.11 a/b/g/n/ac/ac-wave2 |
Drahtlose Sicherheit |
WEP, WPA-PSK, |
Betriebstemperatur |
-10 bis 45° C (14 bis 113° F) |
Luftfeuchtigkeit bei Betrieb |
5 bis 95 %, nicht kondensierend |
Zertifizierungen |
CE, FCC, IC |
Sicherheitshinweise
- Lesen Sie diese Anweisungen, befolgen Sie sie und bewahren Sie sie auf.
- Beachten Sie alle Warnhinweise.
- Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
WARNUNG: Heiße Oberfläche. Nicht berühren. |
WARNUNG: Verwenden Sie dieses Produkt nicht an einem Ort, der überschwemmt werden kann. |
WARNUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht ein geringes Stromschlagrisiko durch Blitzschlag. |
Hinweise zur elektrischen Sicherheit
- Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und Stromstärke müssen erfüllt werden. Der Anschluss an eine andere Stromquelle als die angegebenen kann einen fehlerhaften Betrieb oder Schäden am Gerät verursachen oder eine Brandgefahr darstellen, wenn die Beschränkungen nicht eingehalten werden.
- Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Wartungsarbeiten dürfen nur von einem qualifizierten Servicetechniker durchgeführt werden.
- Dieses Gerät wird mit einem abnehmbaren Netzkabel ohne Erdungsdraht geliefert.
Eingeschränkte Garantie
Die eingeschränkte Garantie erfordert die Verwendung von Schiedsverfahren zur Lösung von Streitigkeiten auf individueller Basis und ggf. Schiedsverfahren anstelle von Geschworenengerichten oder Sammelklagen.
Konformität
FCC
Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen.
- Dieses Gerät darf keine schädlichen Störungen verursachen und
- Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden, einschließlich solcher, die den Betrieb stören könnten.
Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen bieten, wenn das Gerät in einem Wohngebiet installiert wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht gemäß der Bedienungsanleitung installiert und verwendet wird, kann es zu schädlichen Störungen der Funkkommunikation kommen. Es kann jedoch nicht garantiert werden, dass bei bestimmten Installationen keine Störungen auftreten. Wenn dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht – was durch das Ein- und Ausschalten des Geräts festgestellt werden kann – wird der Benutzer aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder stellen Sie sie an einem anderen Ort auf.
- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
- Schließen Sie das Gerät an eine Steckdose an, die nicht zu dem Stromkreis gehört, an den der Empfänger angeschlossen ist.
- Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio-/Fernsehtechniker.
Das Gerät wurde von der FCC unter folgender FCC-ID genehmigt: SWX-UDM.
ISED Kanada
CAN ICES-3(B)/NMB-3(B)
Dieses Gerät erfüllt die Standards der kanadischen Behörde ISED (Innovation, Science and Economic Development Canada). Der Betrieb unterliegt den folgenden beiden Bedingungen:
- Dieses Gerät darf keine Störungen verursachen und
- Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden, einschließlich solcher, die den Betrieb des Geräts stören könnten.
Das Gerät wurde von der ISED Canada unter folgender IC-Nummer genehmigt: 6545A-UDM.
Das Gerät für den Betrieb im Frequenzband 5150-5250 MHz ist nur für den Einsatz in Innenräumen vorgesehen, um das Potenzial für schädliche Interferenzen in mobilen Gleichkanal-Satellitensystemen zu reduzieren.
WICHTIGER HINWEIS:
Erklärung zur Strahlenbelastung:
- Dieses Gerät hält die Grenzwerte für die Strahlungsbelastung ein, die für eine unkontrollierte Umgebung festgelegt sind.
- Bei Installation und Betrieb dieses Gerät muss auf einen Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper geachtet werden.
- Dieser Sender darf nicht am gleichen Ort wie andere Antennen oder Sender aufgestellt und darf mit diesen nicht gemeinsam betrieben werden.
Australien und Neuseeland
Brasilien
Nota: Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. |
CE-Kennzeichnung
Die CE-Kennzeichnung dieses Produkts gibt an, dass das Produkt alle geltenden Richtlinien erfüllt.
![]() | Länderliste | |||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
BFWA-Mitglieder (Broadband Fixed Wireless Access) sind blau hervorgehoben. |
Hinweis: Dieses Gerät erfüllt die ETSI-Vorschriften bezüglich der maximalen Sendeleistung. |
Folgendes gilt für Produkte, die im 5-GHz-Frequenzband betrieben werden:
Hinweis: Dieses Gerät ist in allen Mitgliedstaaten auf die Verwendung im Innenbereich beschränkt, wenn es im Frequenzbereich 5150–5350 MHz betrieben wird. |
Hinweis: Alle aufgeführten Länder dürfen das Produkt mit 30 dBm betreiben. BFWA-Mitgliedstaaten dürfen das Produkt mit 36 dBm betreiben. |
Hinweis: In BFWA-Mitgliedstaaten ist der Betrieb im Frequenzband 5,8 GHz untersagt. Andere aufgeführte Länder dürfen das 5,8-GHz-Frequenzband verwenden. |
Erklärung zur WEEE-Konformität
Konformitätserklärung
Online-Ressourcen
![]() | ![]() | ![]() |
