MenüKurzanleitung LTU-Lite

Lieferumfang

LTU-Lite
Wandhalterung
Schrauben (2 Stk.)
Schraubendübel (2 Stk.)
Kabelbinder
Gigabit PoE (24 V, 0,5 A) mit Halterung
Netzkabel

Voraussetzungen für die Installation

Übersicht über die Hardware

System-LED

Blau

Erstinbetriebnahme.

Blinkt weiß

Startvorgang läuft.

Weiß

Einsatzbereit.

Abwechselnd
blau/weiß

Firmware-Aktualisierung läuft.

Ethernet-Port

Dieser 10/100/1000-Ethernet-Port wird für den Anschluss an die Stromversorgung verwendet und sollte mit dem LAN- und DHCP-Server verbunden werden.

Reset-Taste

Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen möchten, drücken Sie die Reset-Taste länger als 10 Sekunden, während das Gerät eingeschaltet ist.

Installation der Hardware

Wandmontage

Pfostenmontage

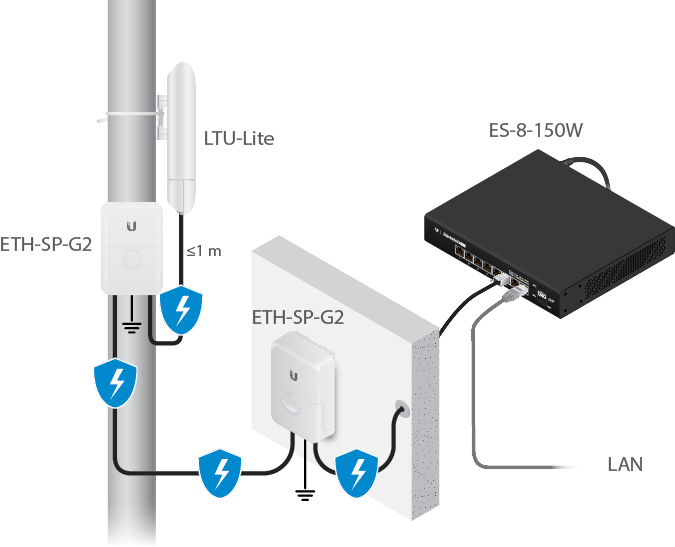

Stromanschluss

WARNUNG: Der Switch-Port muss den Leistungsdaten unter „Technische Daten“ entsprechen.

ODER

Optional

Auf Konfigurationsschnittstelle zugreifen

  1. Stellen Sie sicher, dass das Hostsystem über Ethernet an das Gerät angeschlossen ist.
  2. Konfigurieren Sie den Ethernet-Adapter auf Ihrem Hostsystem mit einer statischen IP-Adresse im Subnetz 192.168.1.x.
  3. Öffnen Sie Ihren Webbrowser und geben Sie https://192.168.1.20 in die Adresszeile ein. Drücken Sie die Taste Enter (Eingabe) (PC) bzw. Return (Return) (Mac).

  4. Wählen Sie Ihr Land (Country) und Ihre Sprache (Language) aus. Sie müssen die Terms of Use (Nutzungsbedingungen) akzeptieren, um das Produkt verwenden zu können. Klicken Sie auf Continue (Weiter).

Die LTU-Konfigurationsschnittstelle wird angezeigt, in der Sie Ihre Einstellungen nach Bedarf anpassen können.

UISP-Verwaltung

Mit dem UISP können Sie Ihr Gerät verwalten und Ihre Geräte über eine einzige Anwendung konfigurieren, überwachen, aktualisieren und sichern. Erste Schritte unter uisp.ui.com

Mein AP suchen

  1. Klicken Sie auf das Symbol .
  2. Ändern Sie im Abschnitt Wireless-Einstellungen die Kanalbandbreite (Standardeinstellung: 20 MHz) nach Bedarf.

    Hinweis: Wenn die Kanalbandbreite des APs beispielsweise auf 50 MHz und das Gerät auf 20 MHz eingestellt ist, erkennt das Gerät diesen AP nicht und Sie sollten die Kanalbandbreite auf dem Gerät ändern.

  3. Klicken Sie auf Find AP (AP suchen).
  4. Das Gerät sucht nach APs in der Nähe. Klicken Sie für den entsprechenden AP auf Select (Auswählen). Um die Suche erneut auszuführen, klicken Sie auf Scan (Scannen).
  5. Folgen Sie den Anweisungen auf dem Bildschirm.

Compliance-Verantwortlichkeit des Installateurs

Die Geräte müssen professionell installiert werden und es liegt in der Verantwortung des professionellen Installateurs, sicherzustellen, dass das Gerät innerhalb der landesspezifischen Vorschriften betrieben wird.

Das Feld Auto Output Power (Automatische Ausgangsleistung) erleichtert dem professionellen Installateur die Einhaltung gesetzlicher Vorschriften.

Technische Daten

LTU-Lite

Abmessungen

153 x 84 x 39,5 mm
(6,02 x 3,31 x 1,56")

Gewicht

250 g (8,82 oz)

Netzwerkschnittstelle

(1) 10/100/1000-Ethernet-Port

Gehäuse

UV-stabilisierter Kunststoff für den Außenbereich

Maximale Leistungsaufnahme

8,5 W

Stromversorgung

24 V, 0,5A PoE-Adapter (im Lieferumfang enthalten)

Leistungsverfahren

Passiver PoE-2-Paar (Paar 4, 5+, 7, 8-)

Unterstützter Spannungsbereich

22 - 26V

Verstärkung

13 dBi

Montage

Pfostenmontage

Wandmontage (Kit im Lieferumfang enthalten)

Windbeständigkeit

200 km/h

Windlasten

20 N bei 200 km/h

ESD/EMP-Schutz

± 24 kV Kontakt/Air

Betriebstemperatur

-40 bis 60° C (-40 bis 140° F)

Luftfeuchtigkeit in Betrieb

5 bis 95 %, nicht kondensierend

Zertifizierungen

CE, FCC, IC

Betriebsfrequenz (MHz)

Weltweit

4800 - 6200*

USA/KANADA

U-NII-1

5150 - 5250

U-NII-2A

5250 - 5350

U-NII-2C

5470 - 5725

U-NII-3

5725 - 5850

* Abhängig von der Region, in der die Vorschriften gelten.

Funkverwaltung (MHz)

Weltweit

2400 - 2483,5

Sicherheitshinweise

  1. Lesen Sie diese Anweisungen, befolgen Sie sie und bewahren Sie sie auf.
  2. Beachten Sie alle Warnhinweise.
  3. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

Warnung

WARNUNG: Verwenden Sie dieses Produkt nicht an einem Ort, der überschwemmt werden kann.

Warnung

WARNUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht ein geringes Stromschlagrisiko durch Blitzschlag.

Hinweise zur elektrischen Sicherheit

  1. Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und Stromstärke müssen erfüllt werden. Der Anschluss an eine andere Stromquelle als die angegebenen kann einen fehlerhaften Betrieb oder Schäden am Gerät verursachen oder eine Brandgefahr darstellen, wenn die Beschränkungen nicht eingehalten werden.
  2. Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Wartungsarbeiten dürfen nur von einem qualifizierten Servicetechniker durchgeführt werden.
  3. Dieses Gerät ist mit einem abnehmbaren Netzkabel ausgestattet, das wiederum mit einem integrierten Erdungsdraht versehen ist, sodass es an eine geerdete Steckdose angeschlossen werden kann.
    1. Ersetzen Sie das Netzkabel nicht durch ein anderes, nicht genehmigtes Kabel. Verwenden Sie niemals einen Adapterstecker, um das Gerät an eine zweiadrige Steckdose anzuschließen, da dies die Kontinuität des Erdungsdrahts beeinträchtigt.
    2. Im Rahmen der Sicherheitszertifizierung muss der Erdungsdraht des Geräts verwendet werden, und jegliche Modifizierung bzw. jegliche Fehlbenutzung kann einen Stromschlag mit schweren Verletzungen oder Todesfolge verursachen.
    3. Wenden Sie sich an einen qualifizierten Elektriker oder an den Hersteller, wenn Sie vor dem Anschluss des Geräts Fragen zur Installation haben.
    4. Die Schutzerdung erfolgt durch den gelisteten Wechselstromadapter. Die Gebäudeinstallation muss eine geeignete Kurzschlusssicherung bieten.
    5. Das Schutzleitersystem muss in Übereinstimmung mit den jeweiligen nationalen Verkabelungsregeln und -vorschriften installiert werden.
